告别幕墙“哈哈镜”！不锈钢、铝板、玻璃平整度提升全攻略（一）

漫步城市街头，

鳞次栉比的公共建筑中，

不锈钢、铝板、玻璃幕墙凭借其现代感十足的外观

成为城市天际线的亮点。

但你是否注意到，

不少幕墙存在波浪变形、

影像扭曲、光带断裂等问题？

这就是困扰行业的光学畸变与平整度问题。

随着幕墙应用愈发广泛，

光学畸变与平整度问题也愈发突出，

不仅影响建筑美学呈现，

还可能伴随应力不均、

自爆风险等安全隐患。

今天，我们就针对不锈钢板、铝板、玻璃

三大主流幕墙材料，

梳理一套全面的平整度提升与光学畸变解决方案，

帮你避开幕墙“颜值翻车”坑！

01.

不锈钢幕墙

当前公共建筑的不锈钢幕墙，

绝大多数存在光学畸变，

其中镜面不锈钢问题最为严重，

常见有波浪形畸变、凹凸畸变、

整体“哈哈镜”效应等。

核心原因在于常用的

1.5mm单层镜面不锈钢板刚度不足，

其刚度仅为2.5mm单层铝板的1.2倍，

极易产生变形。

解决不锈钢光学畸变，

核心思路有两个：

一是提升板材刚度，从根源抑制变形；

二是降低板材对畸变的敏感度，弱化视觉缺陷。

1. 提升刚度：

从材料组合入手，性价比与效果兼顾

通过优化板材结构提升刚度，

是解决畸变的核心手段，

推荐以下几种方案，

按性价比优先级排序：

叠加板（优先推荐）：

采用不锈钢板+镀锌钢板紧密贴合的组合，

刚度提升效果显著。

例如：1.5mm不锈钢板+1.5mm镀锌钢板、

2.0mm不锈钢板+2.0mm镀锌钢板、

2.0mm不锈钢板+2.5mm镀锌钢板的刚度，

分别是1.5mm单层不锈钢板的

2.1倍、4.9倍、7.4倍。

其中2.0mm不锈钢板+2.0mm镀锌钢板以上规格，

可消除绝大多数应用场景的光学畸变，

成本远低于加厚至3.0-4.0mm的单层不锈钢板。

复合板：

选择不锈钢复合铝板或蜂窝不锈钢板，

通过不同材料的组合提升整体刚度，

适用于对重量有要求的场景。

加厚/叠加其他板材：

直接增加不锈钢板厚度，

或采用不锈钢板与其他高强度板材的叠加方案，

进一步提升刚度储备。

配套设计优化：

加密加强筋、采用允许热胀冷缩的浮动式系统、

严控安装平面度（协议比标准更小的允许偏差），

从设计和安装环节辅助提升平整度。

2. 降低敏感度：通过表面处理弱化畸变视觉效果

若预计光学畸变不可避免，

可通过选择特殊表面处理的不锈钢板，

降低人眼对畸变的敏感度，

推荐以下方案：

镀钛哑光（PVD）不锈钢板：

平衡效果最佳，

适合“既要减少畸变，

又接近镜面质感”的需求。

通过物理气相沉积工艺形成微结构涂层，

柔化散射光线，

抑制畸变的同时保留高级金属光泽，

成本比1.5mm单层镜面不锈钢板高2.0-4.0倍。

压花/锤纹不锈钢板：

敏感度极低，

适合“不惜一切代价避免畸变”的场景。

表面宏观立体凹凸纹理打散光线，

避免清晰镜像，

彻底解决畸变问题，

但美学效果与镜面完全相反，

主打立体装饰感。

喷砂/研磨哑光不锈钢板：

单纯降低敏感度的最佳选择之一。

表面微观凹凸结构实现均匀漫反射，

彻底消除“哈哈镜”效应，

但完全丧失镜面光泽，

呈现纯哑光质感。

不锈钢板光学畸变敏感度排序（由高到低）：

拉丝、镀钛哑光、酸洗钝化、化学蚀刻、

研磨哑光、喷砂哑光、压花/锤纹；

接近镜面效果且敏感度低的排序（由高到低）：

镀钛哑光、细拉丝、高目数研磨。

02.

铝板幕墙

铝板幕墙的变形问题同样普遍，

表现为波浪变形、局部鼓凸、凹陷、翘曲、扭曲等，

成因涉及设计、基材、加工、

施工、运输等多个环节。

解决核心在于全流程严控品质，

从设计源头、工艺加工、施工安装多维度发力。

1. 设计源头把控：规避基础缺陷

设计是避免变形的关键，

需重点关注以下要点：

严控板面挠度：

大分格铝板

采用更严格的挠度限值

（如：L/150-L/200），

避免风压作用下产生波浪感。

优化连接节点：

采用可释放热应力的定距压块、

挂接等活动系统，

减少固定式系统导致的应力累积。

合理分格：

严控板块层高，

层高方向采用两分格或三分格，

避免分格过大导致刚度不足。

选对合金牌号：

严禁使用1系列纯铝或铝合金，

采用3系列及以上牌号；

大板块分格优先选择6061-T6等结构用状态。

加强筋与折边设计：

300-500mm间距设置加强筋，

与折边有效连接形成整体受力；

折边最小尺寸控制在25mm以上，

大分格面板建议30mm以上。

严控板材厚度：

采用3.0mm及以上厚度铝板；

高标准项目可选10-25mm蜂窝铝板；

穿孔铝板额外增加0.5mm厚度。

2. 工艺与施工管控：避免过程性缺陷

加工和施工环节的不当操作会直接导致变形，

需重点管控：

加工工艺：

合理控制折边顺序、

折弯机压力/间隙，

避免折边回弹；

优化焊接、栓接、粘接工艺，

确保加强筋安装牢固无变形；

精准控制挂耳孔位、穿孔率与孔径，

避免应力集中。

施工安装：

采用激光铅垂仪、全站仪等

精密设备测量放线和调平龙骨，

严控构件直线度、幕墙垂直度等偏差；

严禁“以板调龙骨”；

控制挂点紧固力矩，

避免过紧或过松；

按“从下往上、先中间后四周”的顺序安装，

避免产生初始应力。

运输与成品保护：

竖放存放铝板，

合理设置垫木支点；

避免随意堆放、踩踏、撞击，

防止交叉作业破坏。

3. 特殊因素应对：解决隐性变形诱因

热桥效应：

加强筋与面板采用同一金属（铝合金），

避免钢与铝直接连接因膨胀系数差异产生内应力。

位移吸收：

采用经计算满足位移量的系统，

大板块分格或风压变化大的场景，

需预留20mm及以上位移量。

热应力与微环境：

严控喷涂烘烤的炉温均匀性和降温速率；

保证铝板背后空腔通风散热，

避免热量积聚导致鼓曲。

4. 快速见效方案：直接增厚或采用复合板材

若需简单直接解决变形问题，

可通过增加铝板厚度或采用高性能复合板材，

刚度提升效果直观：

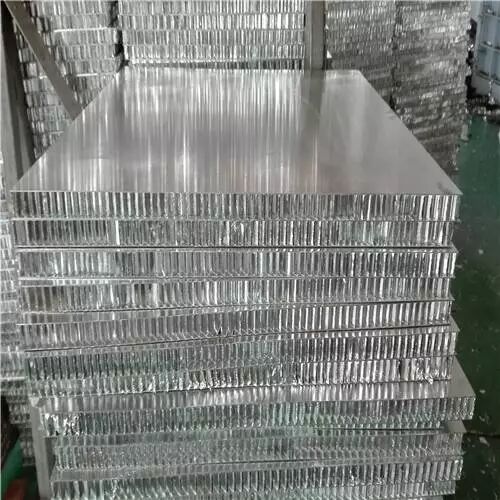

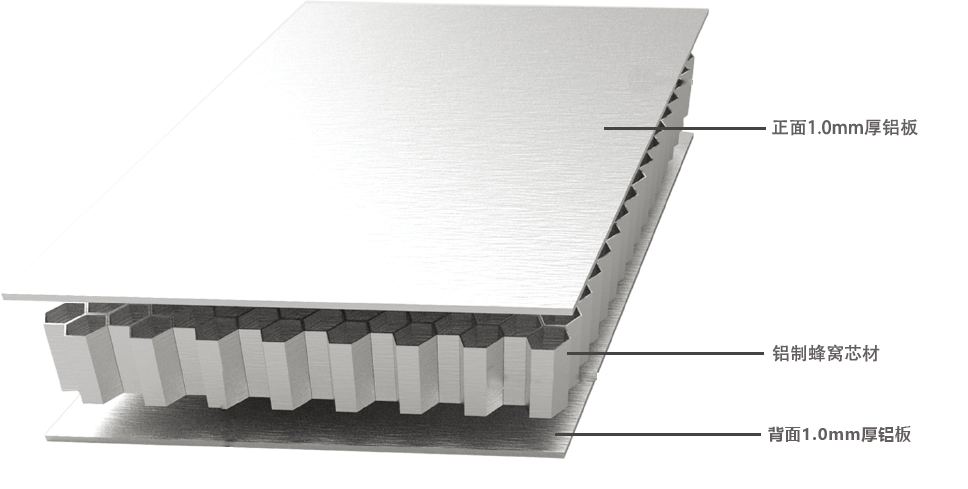

蜂窝铝板：

10mm、15mm、20mm蜂窝铝板刚度

分别是2.5mm单层铝板的23倍、55倍、100倍，

10-15mm规格可极致消除波浪变形。

全维铝芯复合板：

4mm、6mm、8mm规格刚度

分别是2.5mm单层铝板的2.7倍、9.1倍、22.6倍，

8mm规格可满足绝大多数场景需求。

加厚单层铝板：

3.0mm、3.5mm、4.0mm单层铝板刚度

分别是2.5mm单层铝板的1.7倍、2.7倍、4.1倍，

是高性价比的提升方案。

5.品质组合方案

（按平整度效果从高到低）

极致品质：

镜面级铝基材+严控挠度+活动系统+

合理分格+增厚+高合金牌号+

严控加工施工+考虑微环境热效应（无波浪变形）。

高端品质：

阳极氧化级铝基材+严控挠度+活动系统+

合理分格+增厚+高合金牌号+

严控加工施工（基本无波浪变形）。

优质品质：

精涂装级铝基材+活动系统+合理分格+

高合金牌号+严控加工施工（无明显波浪变形）。

合格品质：

A级铝基材+固定系统+合理分格+

高合金牌号+严控施工（局部轻微波浪变形）。
